-- "Sma4の基本的な使用方法" --

データファイルからのグラフ表示


1. [スタート]→[プログラム]→[Sma4Win]をクリックする。


2. プルダウンメニューの「データ(D)」を選び、「データファイルを開く(O)」を選択する。

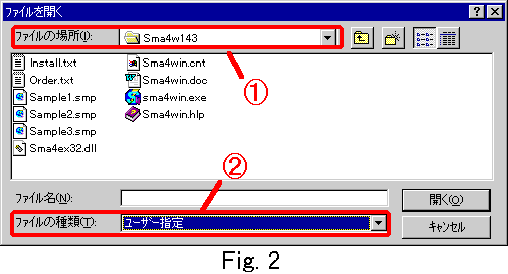

3. Fig. 2の様なWindowが開くので、�@「ファイルの場所(I):」から「'scfsax'のa52????? (Z:)」を選択し、�A「ファイルの種類(T):」から「すべてのファイル(*.*)」を選択する。
   （「ファイルの場所」は目的のファイルが保存されているフォルダを指定する。）


4. 目的のファイルをダブルクリックする（あるいは、ファイルを選択し、「開く(O)」をクリックする）。






5. Fig. 3の様な「Property」Windowが開くので、�@Ｘ軸およびＹ軸のColumnを設定する。



   軸 Column 「Column」は「縦の列」を意味し、Ｘ軸を「１」に設定すれば最も左の列が、「２」に設定すれば左から２列目がＸ軸の値となる。




6. �A「プロット」のタグをクリックする。

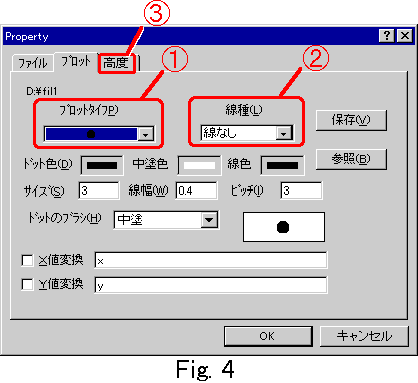

7. Fig. 4の様なWindowになったら、�@「プロットタイプP)」を「なし」に、�A「線種(L)」を「実線」に設定する。


8. �B「高度」のタグをクリックする。

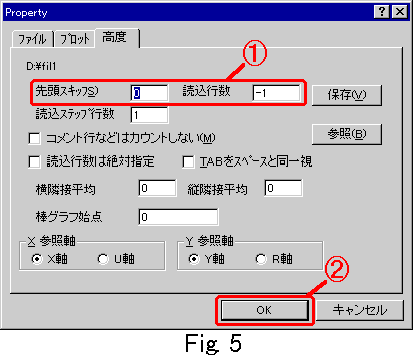

9. Fig. 5の様なWindowになったら、�@「先頭スキップS)」および「読込行数」を設定する。



   先頭スキップ 何行読み飛ばすかを設定する。通常は「０」。 読込行数 何行読み込むかを設定する「-1」に設定すると、すべての行を読み込む。通常は「-1」。




10. �A「OK」をクリックする。









詳細な項目の設定


グラフの再設定


1. プルダウンメニューの「データ(D)」を選び、「Update」を選択する。（あるいは、グラフの内側をダブルクリックする。）


2. Fig. 3と同じWindowが現れるので、�T. 5. - 10.の手順で設定する。






フレームの設定


1. プルダウンメニューの「グラフ(G)」を選び、「Frame」を選択する。

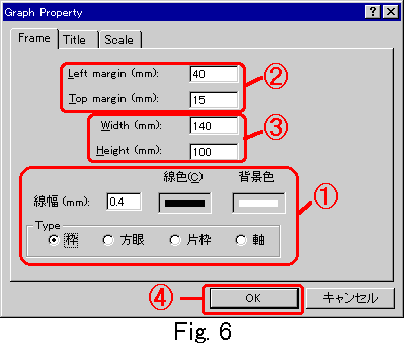

2. Fig. 6の様なWindowが現れたら、�@「線幅」、「線色」、「背景色」、「Type」を設定する。（「Type」は各自で試すこと）


3. グラフの移動が必要ならば、�A「Left margin (mm):」、「Top margin (mm):」の欄に適当な数値を入れる。


4. サイズの変更は�B「Width (mm)」、「Height (mm)」の欄に適当な数値を入れる。


5. �C「OK」をクリックする。






軸の設定


1. プルダウンメニューの「グラフ(G)」を選び、「X-Axis」あるいは「Y-Axis」を選択する。（あるいは、グラフの設定したい軸をダブルクリックする。）

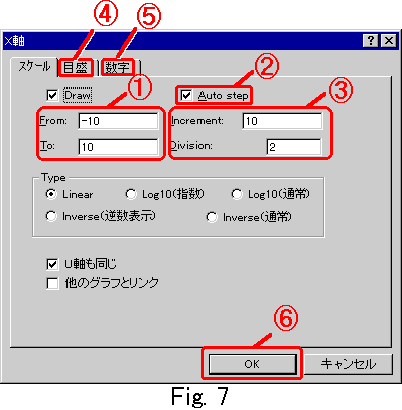

2. Fig. 7の様なWindowが現れたら、�@「From:」の欄に軸の「最小値」を、「To:」の欄に「最大値」を入力する。


3. 目盛の間隔の設定をするには、�A「Auto step」のチェックをはずし（チェックの入っているところをクリックする）、�B「Increment:」および「Division:」の欄に適当な数値を入力する。



   Increment 大きな目盛（主目盛）の間隔を指定する。 （「10」とすれば、-10, 0, 10, 20.....というように数字と主目盛が表示される。） Division 主目盛の間を何等分して、小さな目盛（副目盛）を表示するか指定する。 （「5」とすれば、主目盛の間が５等分され、４つの副目盛が表示される。）




4. 目盛の「線種」、「位置」、「色」、「線幅」、「長さ」等を設定する場合は、�C「目盛」のタグをクリックし、対応する欄に適当な数値等を設定する。（「in」、「out」は各自で試すこと。）

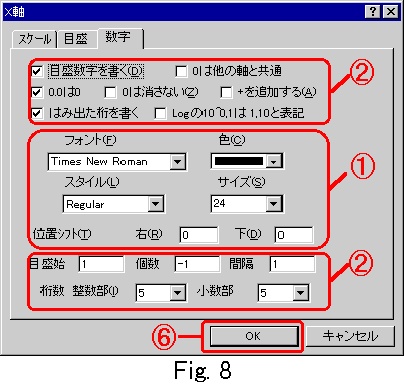

5. 軸の数字の「フォント」、「色」、「サイズ」、「位置」等を設定する場合は、�D「数字」のタグをクリックし、Fig. 8の様なWindowになったら、�@対応する欄に適当な数値等を設定する。�A他の項目は各自で試すこと。



   位置シフト 「右(R)」、「下(D)」の欄に数値を入れるとその分だけ数字が移動する。 マイナスの値を入れれば、逆向きにその分だけ移動する。 （例えば、「右(R)」の欄に「-5」と入力すると、左に「5」移動する。）



6. �E「OK」をクリックする。






軸タイトルおよびその他の文字列の挿入


1. プルダウンメニューの「挿入(I)」を選び、「X軸タイトル(X)」あるいは「Y軸タイトル(Y)」を選択する。

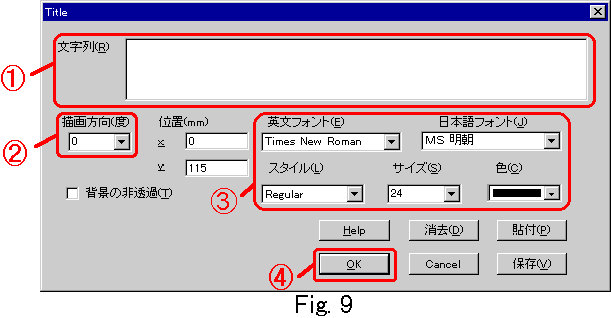

2. Fig. 9の様な「Title」Windowが現れたら、�@「文字列(R)」の欄にタイトルを入力する。


3. �A「描画方向（度）」を選択し、�B「フォント」、「スタイル」、「サイズ」、「色」を設定する。


4. �C「OK」をクリックする。


5. 軸タイトルをマウスでドラッグし、グラフの適当な位置に移動する。





6. グラフのタイトルを付けるときは、プルダウンメニューの「挿入(I)」を選び、「その他の文字列(O)」を選択する。（あるいは、ツールバーのボタンをクリックする。）

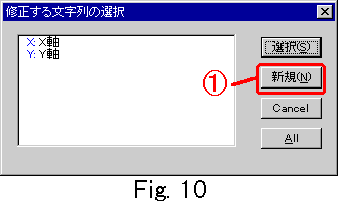

7. もし、Fig. 10の様なWindowが現れたら、�@「新規」をクリックする。





8. Fig. 9と同じWindowが現れたら、「文字列(R)」の欄にタイトルを入力し、「描画方向（度）」、「フォント」、「スタイル」、「サイズ」、「色」を設定し、「OK」をクリックする。その後に、マウスで適当な位置に移動する。


9. その他の文字列を挿入したい場合は、6) - 8)を行う。


10. 文字列の内容を変更するには、変更したい文字列をダブルクリックする。するとFig. 9と同じWindowが現れるので、そこで変更する。






グラフの保存と印刷


1. グラフの保存

   1. プルダウンメニューの「ファイル(F)」を選び、「名前を付けて保存(A)」を選択する。

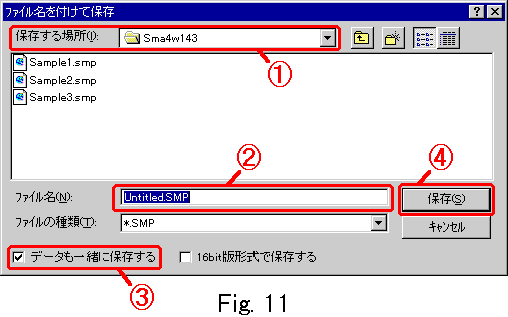

   2. Fig. 11の様なWindowが現れたら、�@「保存する場所(I):」をグラフを保存する場所（'scfsax'のa52????? (Z:)あるいは(Z:)内の[PC]フォルダ）に設定する。


   3. �A「ファイル名(N):」を入力する。（なるべく、半角英数字８文字以内のファイル名にする。拡張子( .SMP)を入力する必要はない。）


   4. �B「データも一緒に保存する」のチェックをはずす（チェックをクリックする）。


   5. �C「保存(S)」をクリックする。






   グラフの印刷


   1. プルダウンメニューの「ファイル(F)」を選び、「用紙設定」を選択する。


   2. Fig. 12の様なWindowが現れたら、�@「用紙サイズ」、「用紙の向き」、「拡大/縮小率(%)」を設定し、�A「OK」をクリックする。（通常は、用紙サイズ：A4、用紙の向き：縦、拡大/縮小率(%)：100%に設定する）





   3. プルダウンメニューの「ファイル(F)」を選び、「Preview(V)」を選択する。（あるいは、ツールバーのボタンを押す。）


   4. 印刷されたときの様子が表示されるので、必要があればグラフの位置、サイズを調整する。（フレームの上部にカーソルをあわせドラッグすると位置の調整が、側部および下部にあわせるとサイズの調整ができる。元の画面に戻したいときは、3)を行う。）


   5. プルダウンメニューの「ファイル(F)」を選び、「印刷(P)」を選択する。（あるいは、ツールバーのボタンを押す。）

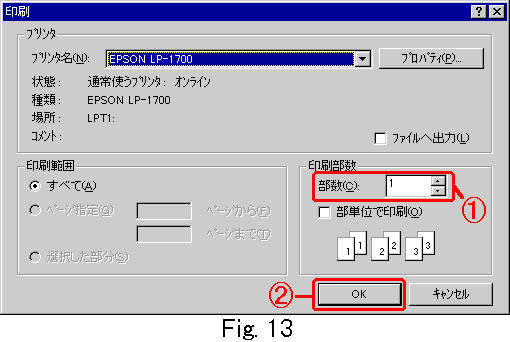

   6. Fig. 13の様なWindowが現れたら、�@部数を決定し、�A「OK」をクリックする。





   プリンタの詳細な利用方法は、情報センターのホームページを見て下さい。





終了


プルダウンメニューの「ファイル(F)」を選び、「終了(X)」を選択する。 あるいは、Window左上のシンボルマークをクリックし、「閉じる(C)」を選択するか、Window右上のボタンをクリックする。

＜注意＞

• いろいろな設定を変えてみて、設定方法を熟知すること。
